局域网配置

DHCP

服务配置

用于配置JX-803是否开启DCHP功能，如果开启了，JX-803就会给其下的局域网设备自动分配 IP 地址，未开启就需要设备自己配置 IP 地址了。

在这里的配置支持修改JX-803的 IP 地址和子网掩码，默认JX-803的 IP 地址为192.168.9.1，子网掩码为255.255.255.0。如果在组网过程中发生冲突，可以在这里进行修改。

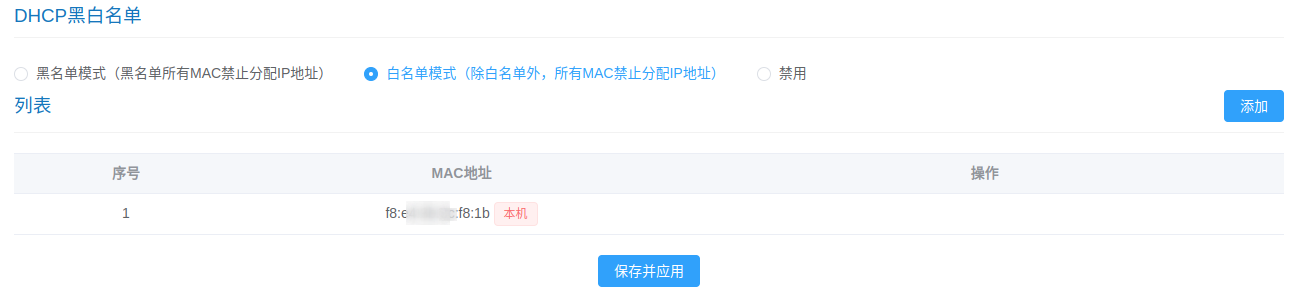

黑白名单

提示

黑白名单只有在开启了DHCP功能后才起作用。因为没有启用DHCP功能，JX-803不会给局域网设备自动分配IP地址，所谓的黑白名单也就没有意义了。

默认是禁用黑白名单功能的。该功能支持两种模式，黑名单模式和白名单模式。顾名思义，黑名单模式下，JX-803是不会给名单中的设备自动分配IP地址的，不在名单中的设备是会被分配到IP地址的；白名单模式下，JX-803只会给名单中的设备自动分配IP地址，不在名单中的设备是不会被分配到IP地址的。

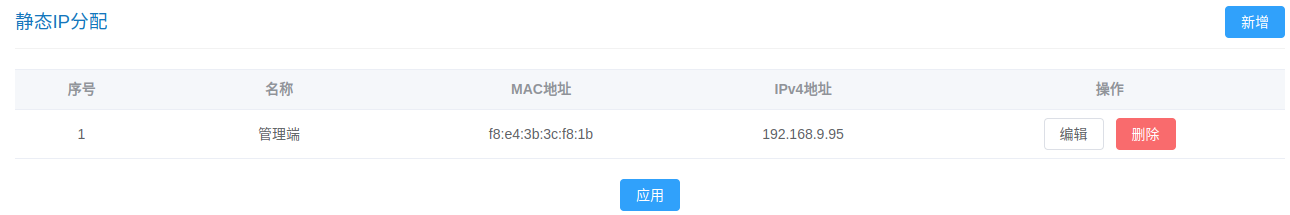

静态 IP 分配

在很多工业场景下，固定IP的需求是非常普遍的，通常为了台账记录，会人为的为每个设备分配一个IP，这样后续管理与维护的时候是相当方便的。对于很多联网设备来讲，设置固定IP是比较麻烦的，因此可以采用JX-803的静态IP分配功能。

如果启用了静态IP分配功能，根据配置，设备连接到JX-803后，JX-803永远都会将配置的IP分配给这个设备，后续只要将这个设备的IP地址进行记录即可。

提示

JX-803识别设备是通过Mac地址来进行识别的，设备名称仅仅起一个备注的作用，重复也没关系，但是尽量不要重复。

防火墙

网络过滤

端口转发

端口转发功能会将外部互联网访问特定端口和特定协议的数据转发到内网的特定计算机以及端口上。如下所示：

通过此功能即可实现外部访问局域网的计算机或服务。当然，也可以任意组合：局域网请求转公网，公网转公网、局域网转局域网，只不过最常用的就是公网转局域网。

在新建端口转发规则时需要选择或填写如下字段：

• 名称：规则标识，不要重复即可。
• 协议：需选择，目前支持的协议有：tcp、udp、icmp和all。
• 来源区域：可选wan或lan。
  • 选择wan表示数据请求来自于外部互联网，来自内部局域网的数据不会进行转发。
  • 选择lan表示数据请求来自于内部局域网，来自外部互联网的数据不会进行转发。
• 外部端口号：可填写1-65535，表示数据请求访问的端口。
• 目标区域：可选wan或lan。
  • 选择wan表示将数据转发到外部互联网上。
  • 选择lan表示将数据转发到内部局域网上。
• 内部 IP 地址：将数据转发到内部局域网服务器的地址。
• 内部端口号：将数据转发到内部局域网服务器的端口号。

DMZ 主机

如果启用了DMZ功能，那么所有指向JX-803的外部流量都会被 JX-803转发到配置的内网地址上。

注意

DMZ 与端口转发功能会造成冲突，请勿同时启用！
