电表

目的​

使用JX-802 DTU通过串口（485）通过DL/T645-2007协议读电报的相关数据，并上报给九星云平台和第三方服务器（以TCP Server服务器为例）。

设备说明​

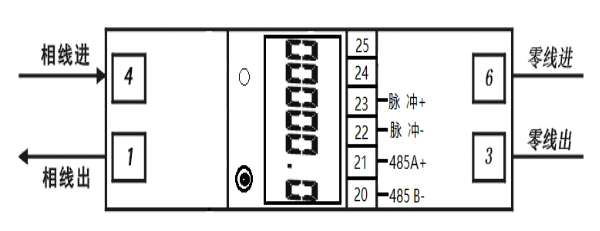

该电能表为单相导轨2P（485）电能表（4个模数），支持标准DL/T645-2007协议。接口原理图如下：

原理图

串口通信参数如下所示：

  • 波特率：2400
  • 数据位：8
  • 停止位：1
  • 校验位：偶校验

实物接线​

将 JX-802 的485端口和电表的485端口相连，并给 JX-802 插入手机卡或物联网卡，保证其能上网。接下来将电表和 JX-802 分别上电即可。

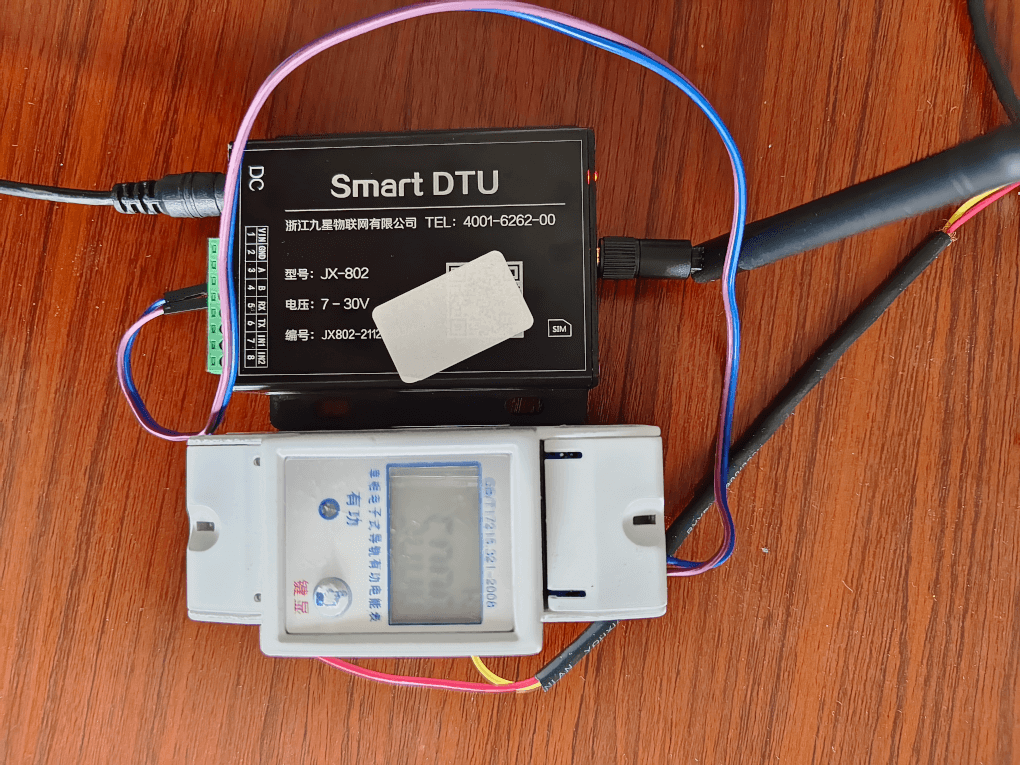

实物连接图

云端调试​

tip

使用云端调试来测试设备通信情况在很多场景下是非常有用的，建议大家在实际使用过程中遇到调试和问题时，优先使用云端调试功能去尝试解决问题。

关于云端调试的视频教程：https://www.bilibili.com/video/BV1R841197xa

在正式使用前，使用九星云提供的云端调试功能直接从 JX-802 的串口下发读取指令，看返回值是否正常，如果返回值正常，表示接线和通信是没有问题的。

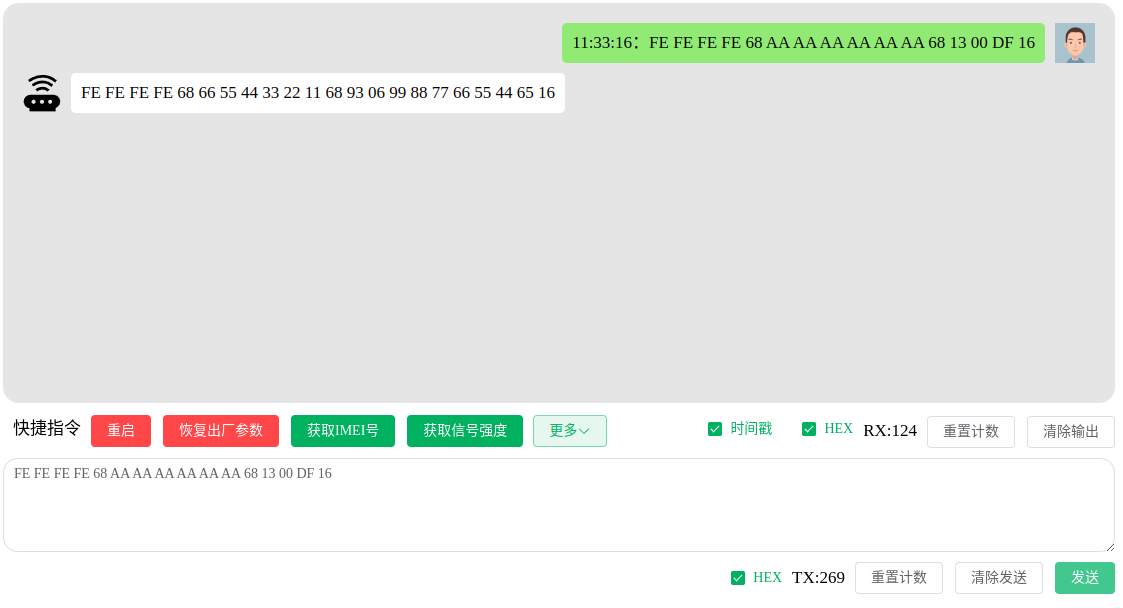

获取一下电表地址，根据DL/T645-2007协议下发十六进制广播指令：FE FE FE FE 68 AA AA AA AA AA AA 68 13 00 DF 16

获取电表地址调试

能收到返回内容，并且这个返回内容格式是正确的。证明接线是没有问题的。

注意

注意设备串口的参数（波特率、校验位）设置哦！

参数配置​

这里使用云端参数配置，先设置采集配置。在串口 1下新建子设备，取名为电表，采集协议选择DL/T645-2007，由于只接了一个电表，可以直接用默认的广播地址。接下来添加采集配置，如下所示：

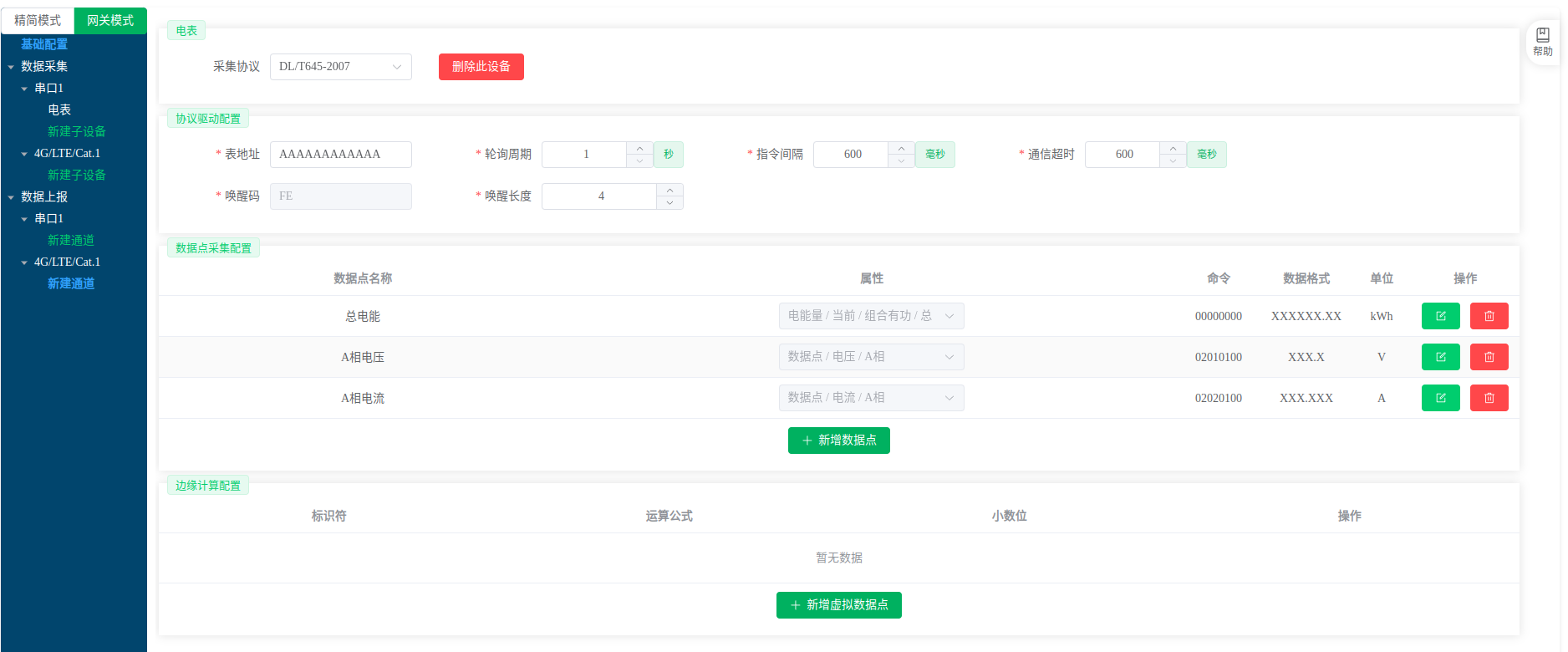

采集配置

配置完成采集协议后再配置上报协议，在4G/LTE/Cat.1下新建通道，网络通道模式选择九星云，工作模式选择采集上报，上报内容处配置选择之前采集配置中的电能、电压和电流数据，如下所示：

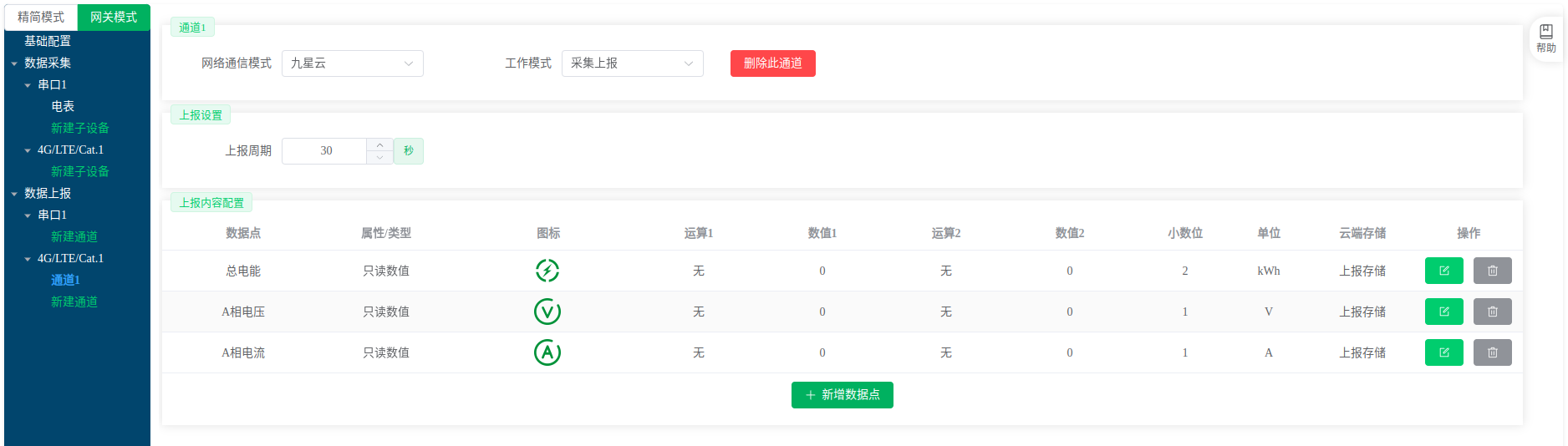

上报配置

配置完成后点击下发参数按钮即可。

效果与数据展示​

云平台​

下发参数完成后，设备等待 5 秒后重启，重新入网后可以看到设备状态变为在线。在数据中心可以看到设备上报数据，如下所示：

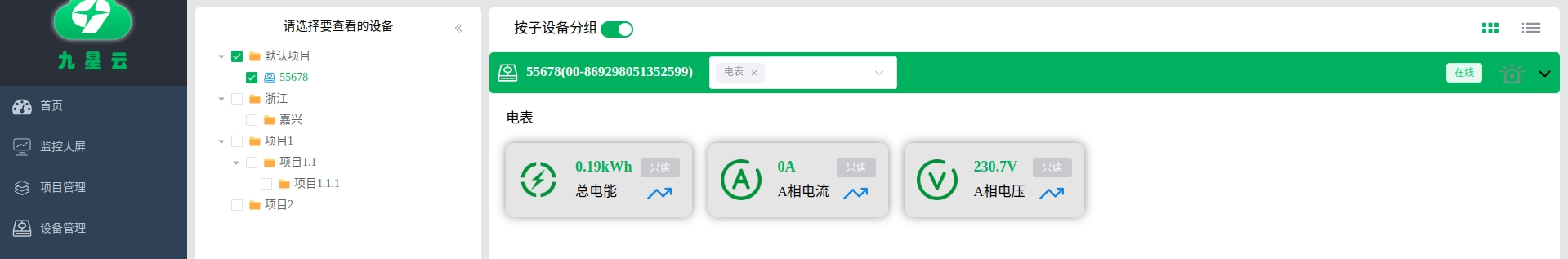

数据中心展示

点击蓝色的折线箭头图标，可以看到数据点的历史数据记录，如下所示：

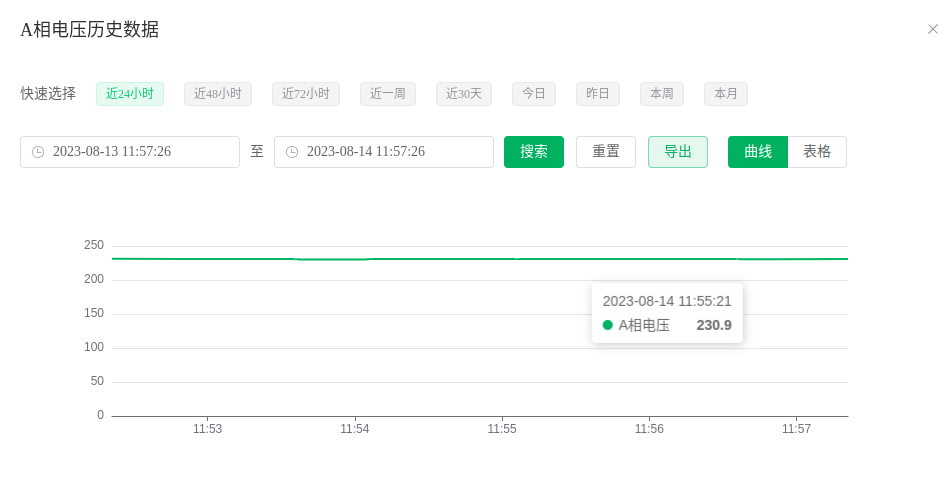

数据点历史数据展示

注意

历史数据展示需要在参数配置的上报配置处设置云端存储方式，如果选择不存储，是没有历史数据展示的。

在监控大屏的设备监控页面同样可以看到设备采集与上报的数据，如下所示：

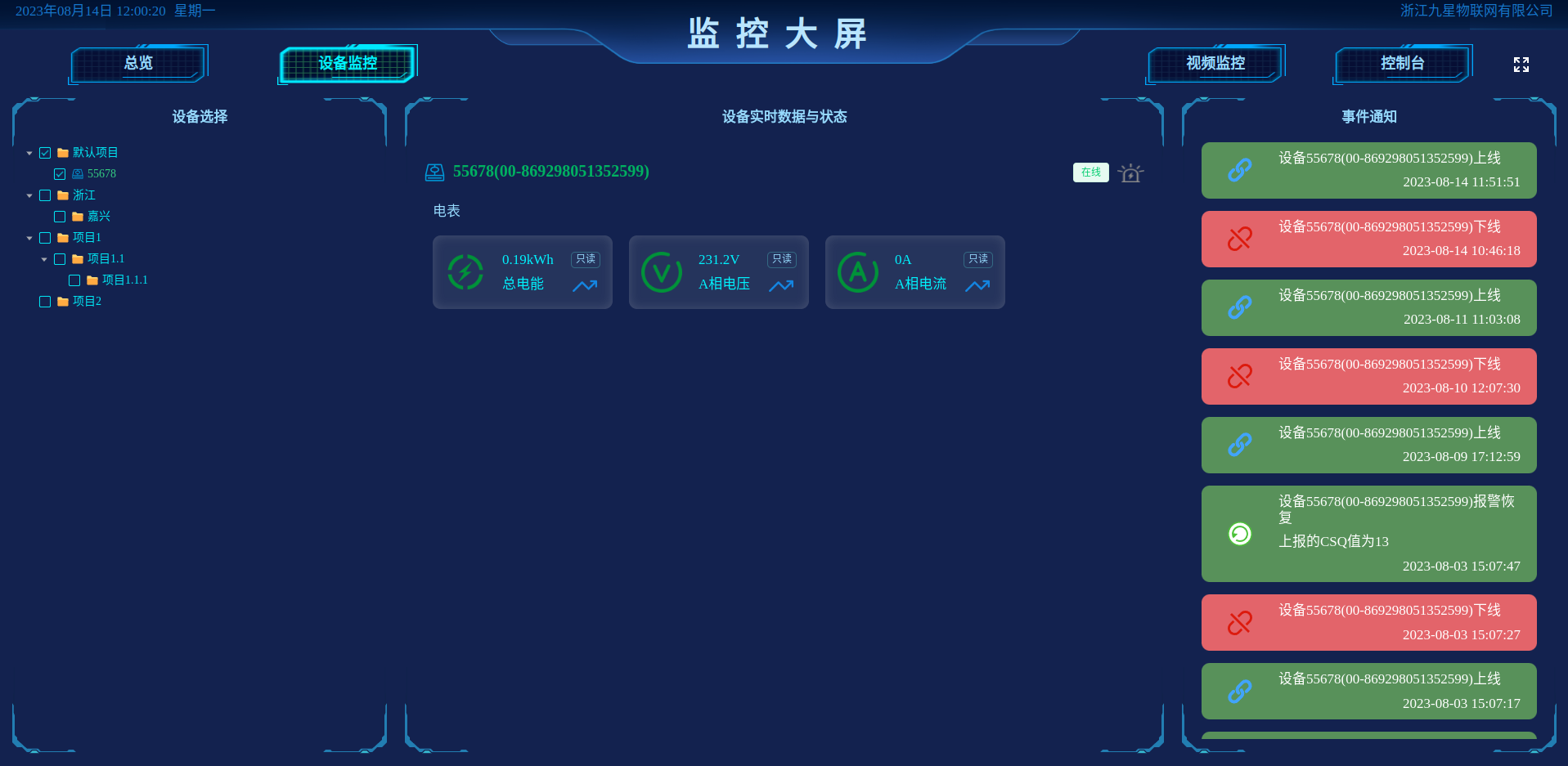

设备监控

九星小程序​

打开小程序的数据监控页面，可以看到设备采集上报的数据，点击蓝色的折线箭头图标，就会跳转到数据点的历史数据记录。如下所示：

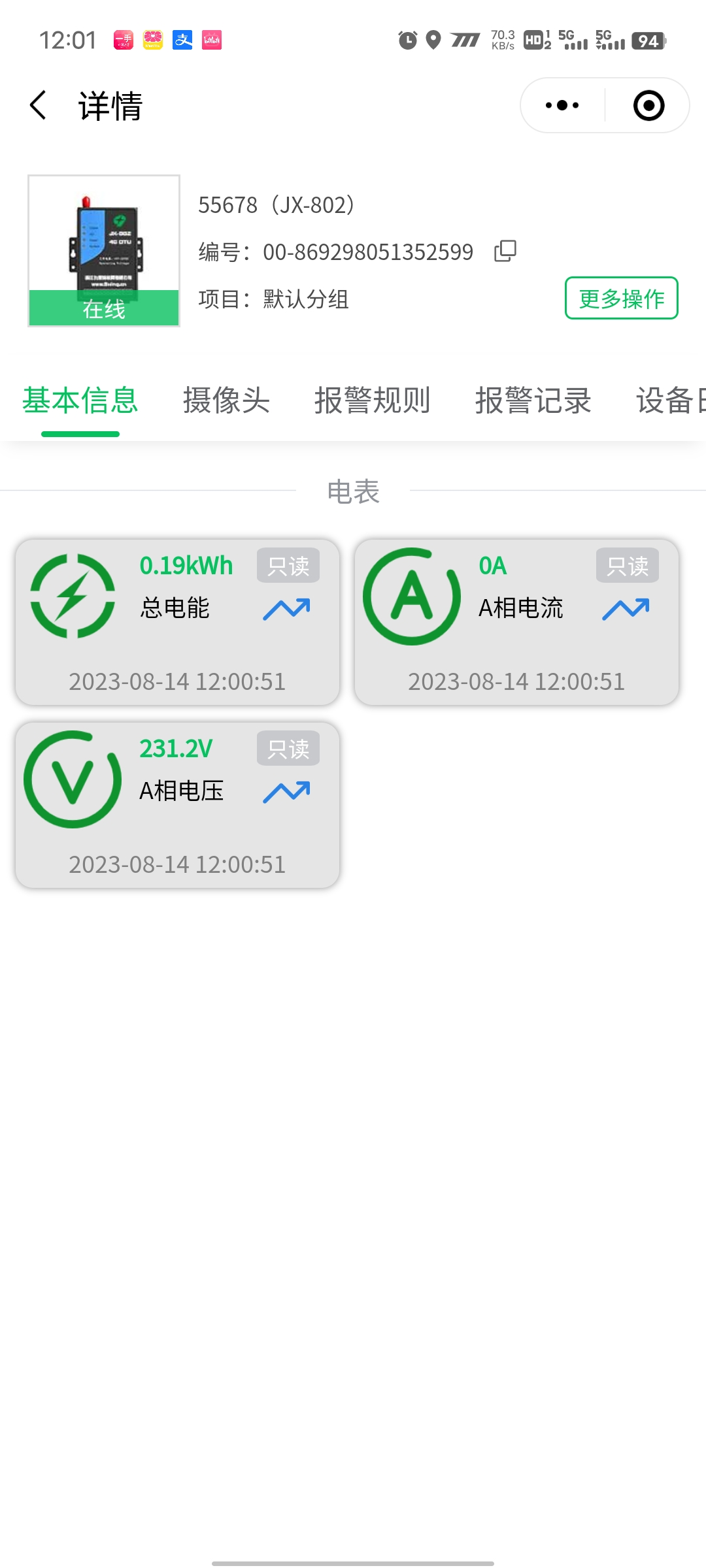

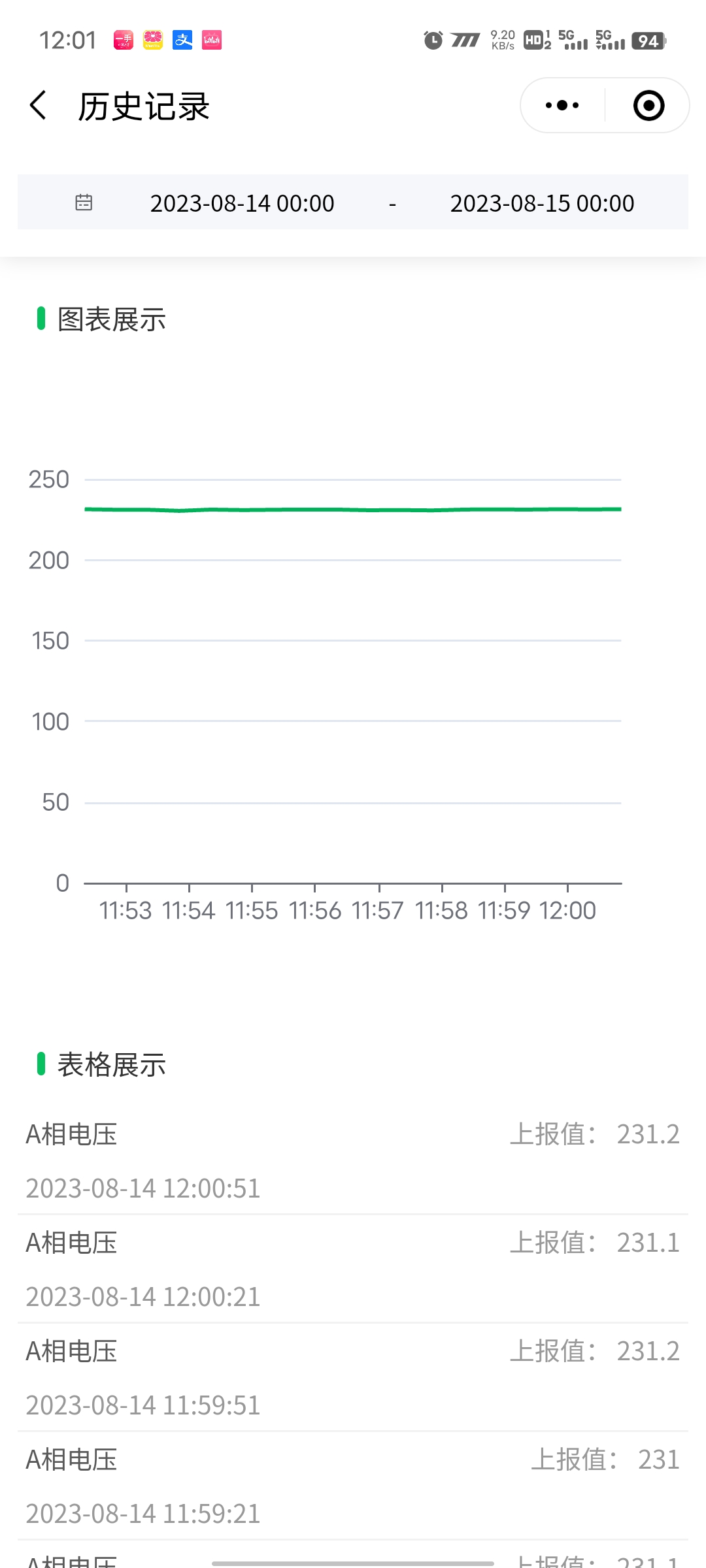

小程序-数据监控小程序-数据点历史记录
