温湿度变送器

目的​

使用JX-802 DTU通过串口（485）通过ModBus-RTU协议读取温湿度变送器采集到的温度和湿度数据，并上报给九星云平台和第三方服务器（以TCP Server服务器为例）。

设备说明​

本示例采用卡轨温湿度变送器，其提供一路串口，采用 485 通信接口标准 ModBus-RTU 通信协议。

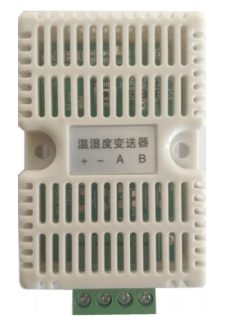

外形尺寸正面图片

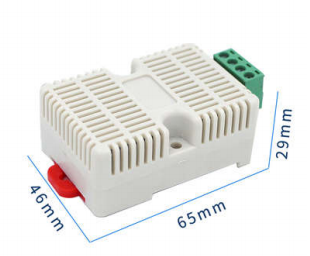

尺寸图片正面图片

串口通信参数如下所示：

  • 波特率：9600
  • 数据位：8
  • 停止位：1
  • 校验位：无

协议阅读​

通过阅读温湿度变送器的原厂说明文档，可知默认从机地址为01，温度和湿度数据从保持寄存器区域读取，其中湿度的寄存器地址为0，温度的寄存器地址为1。得到的结果除以 10得到真实值。

  • 读取湿度指令：01 03 00 00 00 01 84 0A
  • 读取温度指令：01 03 00 01 00 01 D5 CA

实物接线​

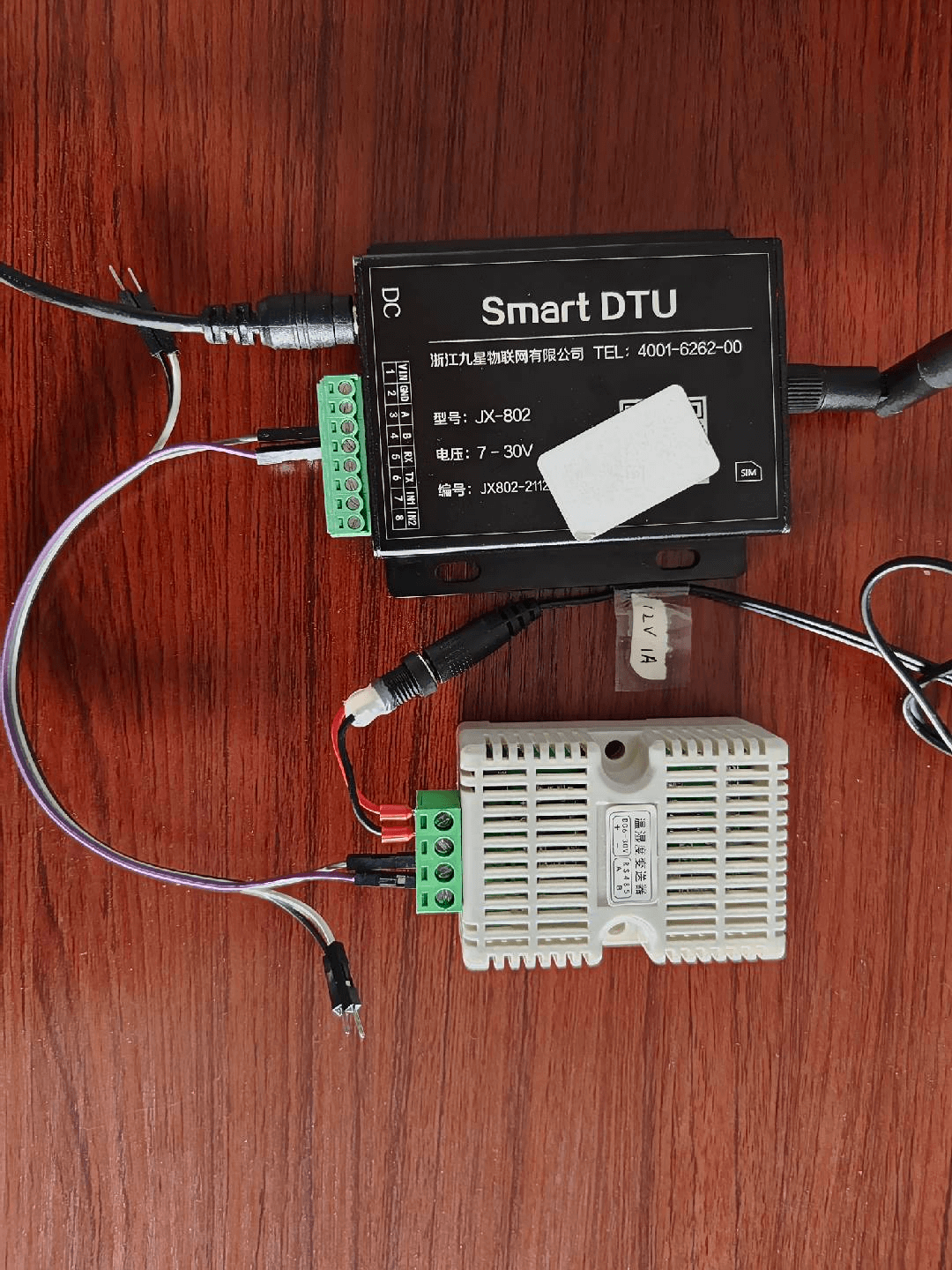

将 JX-802C 的485端口和温湿度变送器的485端口相连，并给 JX-802 插入手机卡或物联网卡，保证其能上网。接下来将温湿度变送器和 JX-802 分别上电即可。

实物连接展示

云端调试​

tip

使用云端调试来测试设备通信情况在很多场景下是非常有用的，建议大家在实际使用过程中遇到调试和问题时，优先使用云端调试功能去尝试解决问题。

关于云端调试的视频教程：https://www.bilibili.com/video/BV1R841197xa

在正式使用前，使用九星云提供的云端调试功能直接从 JX-802 的串口下发读取指令，看返回值是否正常，如果返回值正常，表示接线和通信是没有问题的。

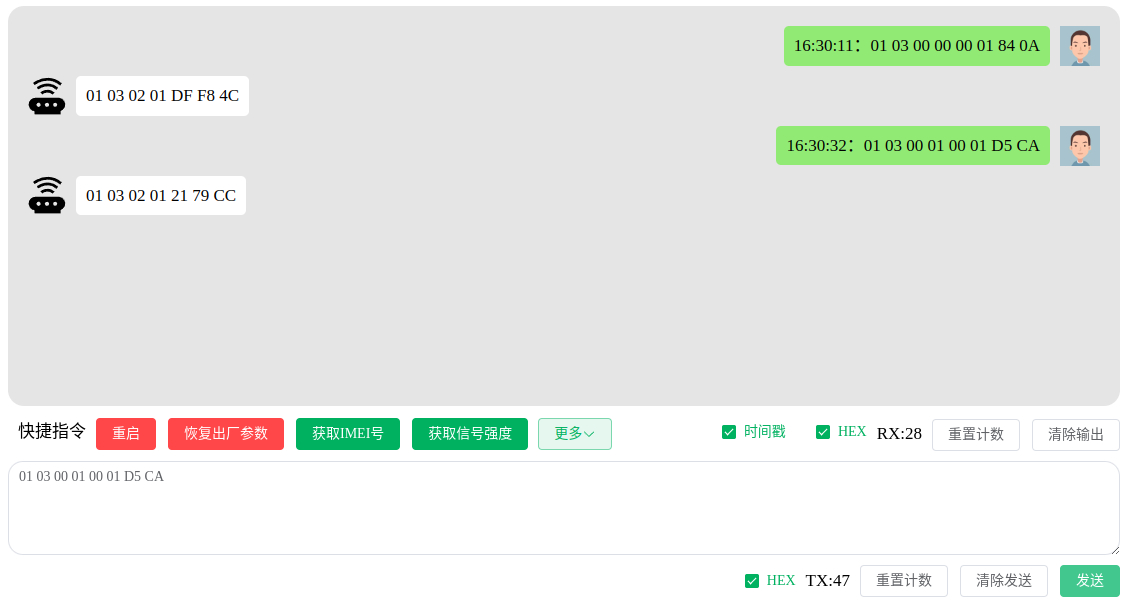

测试结果如下所示：

云端调试测试结果

注意

注意设备串口的参数（波特率等）设置哦！

参数配置​

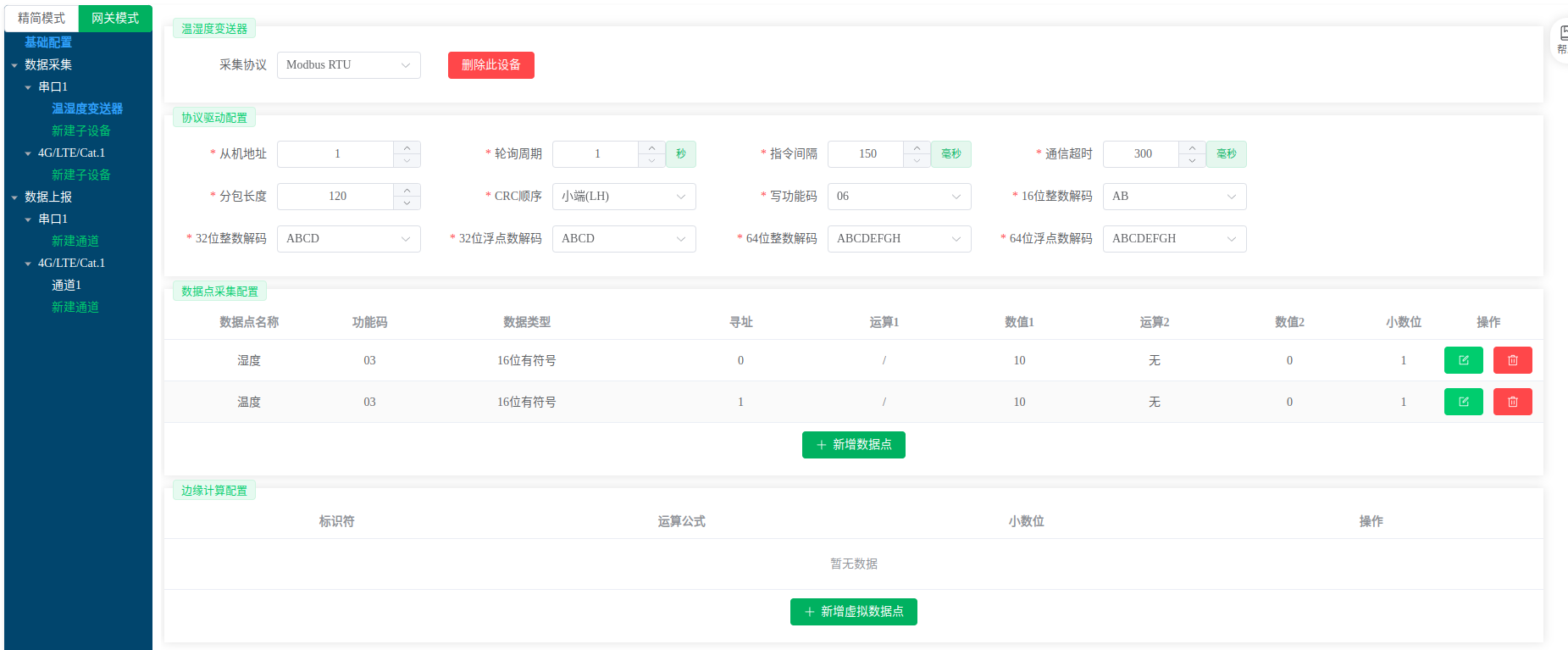

这里使用云端参数配置，先设置采集配置。在串口 1下新建子设备，取名为温湿度变送器，采集协议选择Modbus RTU，从机地址选择1。接下来添加温度和湿度的数据点采集配置，如下所示：

采集配置

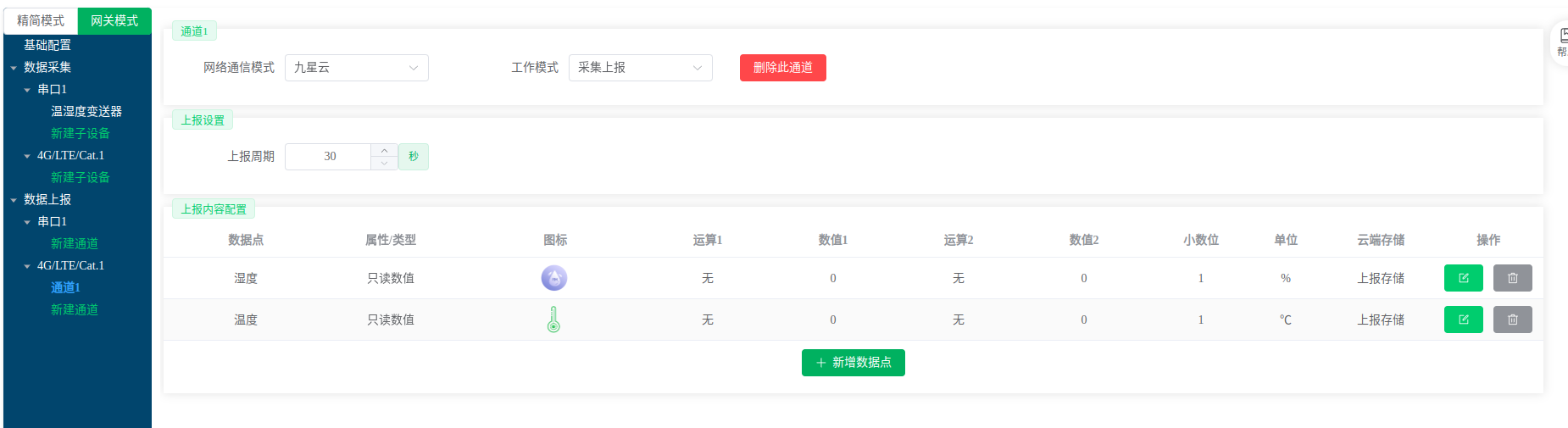

配置完成采集协议后再配置上报协议，在4G/LTE/Cat.1下新建通道，网络通道模式选择九星云，工作模式选择采集上报，上报内容处配置选择之前采集配置中的温度和湿度数据，如下所示：

上报配置

配置完成后点击下发参数按钮即可。

效果与数据展示​

云平台​

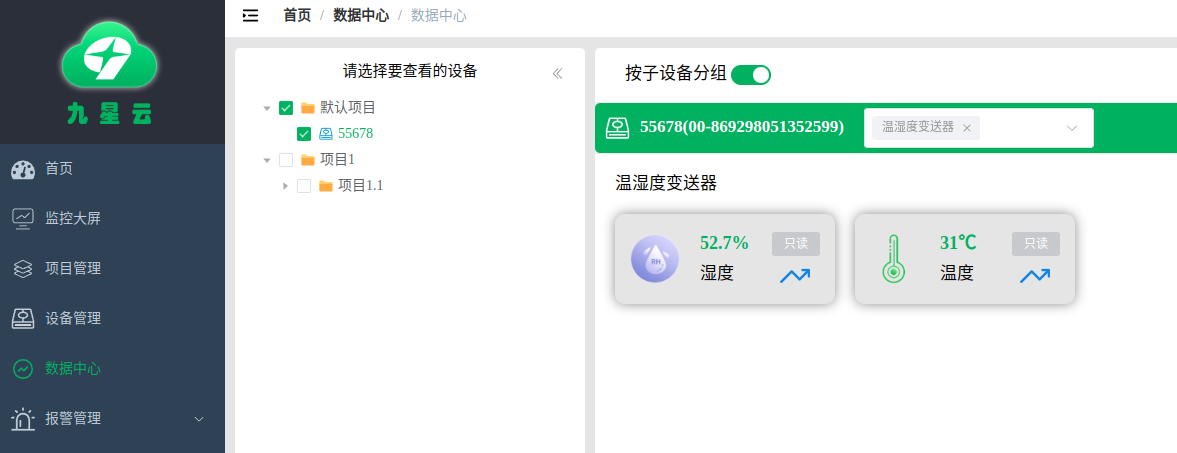

下发参数完成后，设备等待 5 秒后重启，重新入网后可以看到设备状态变为在线。在数据中心可以看到设备上报数据，如下所示：

数据中心展示

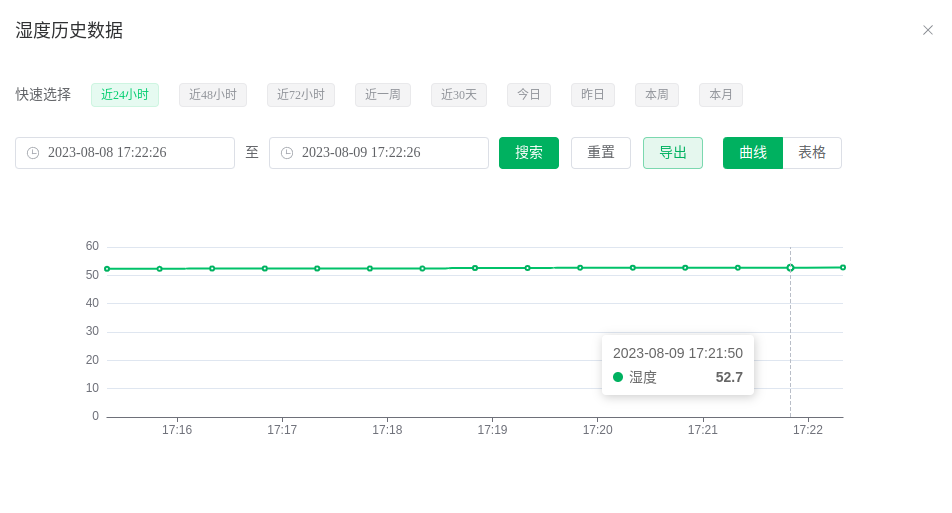

点击蓝色的折线箭头图标，可以看到数据点的历史数据记录，如下所示：

数据点历史数据展示

注意

历史数据展示需要在参数配置的上报配置处设置云端存储方式，如果选择不存储，是没有历史数据展示的。

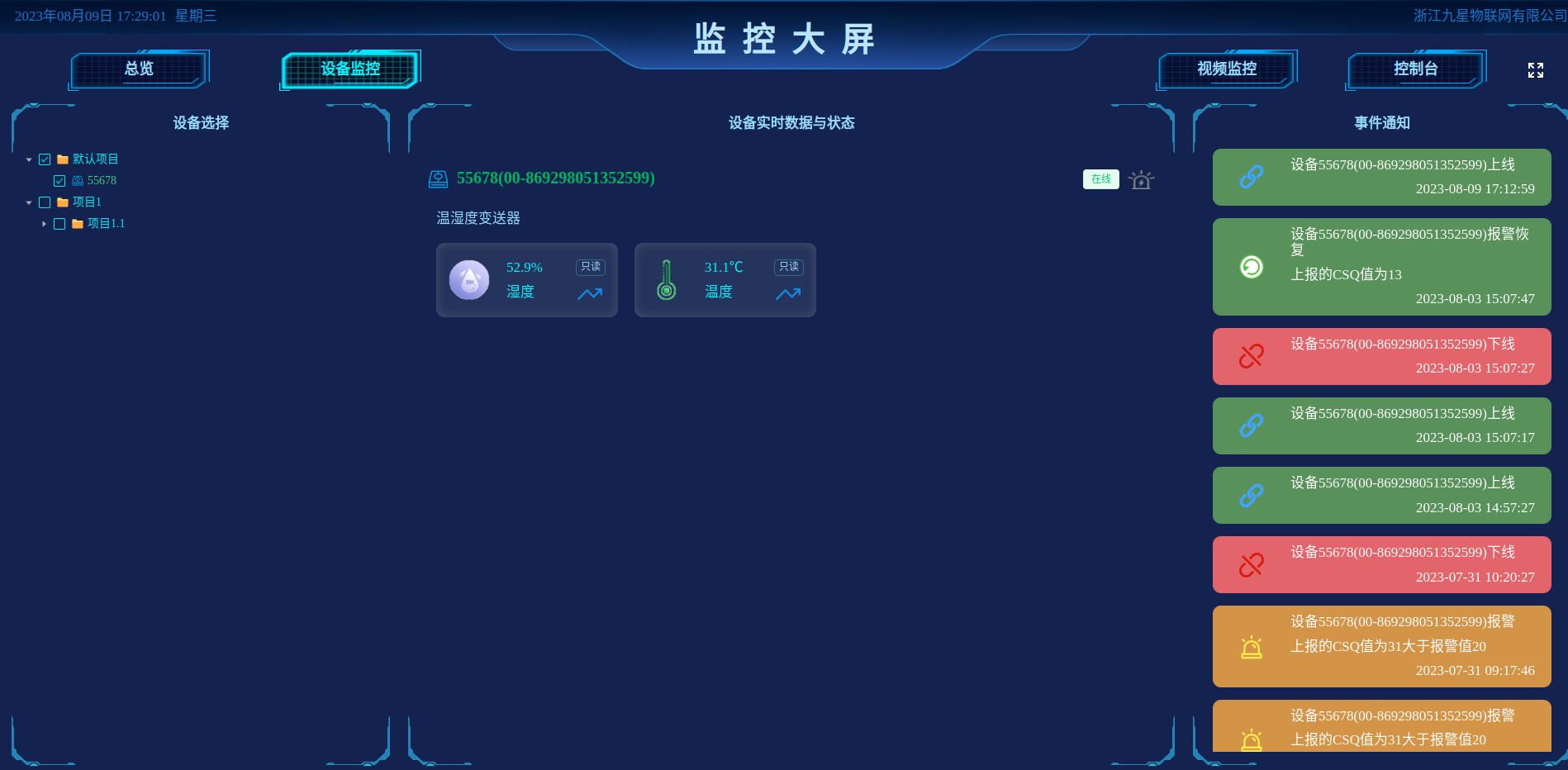

在监控大屏的设备监控页面同样可以看到设备采集与上报的数据，如下所示：

设备监控

九星小程序​

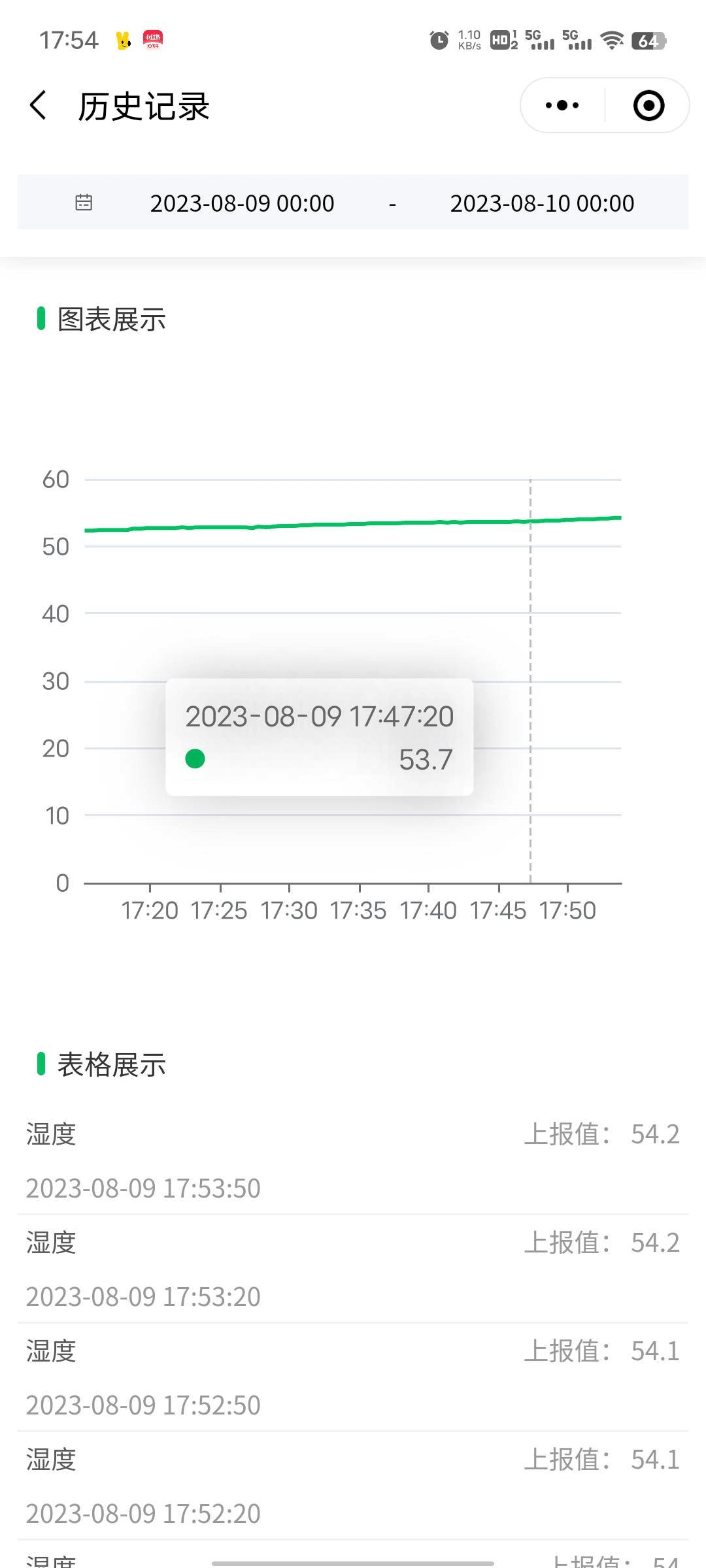

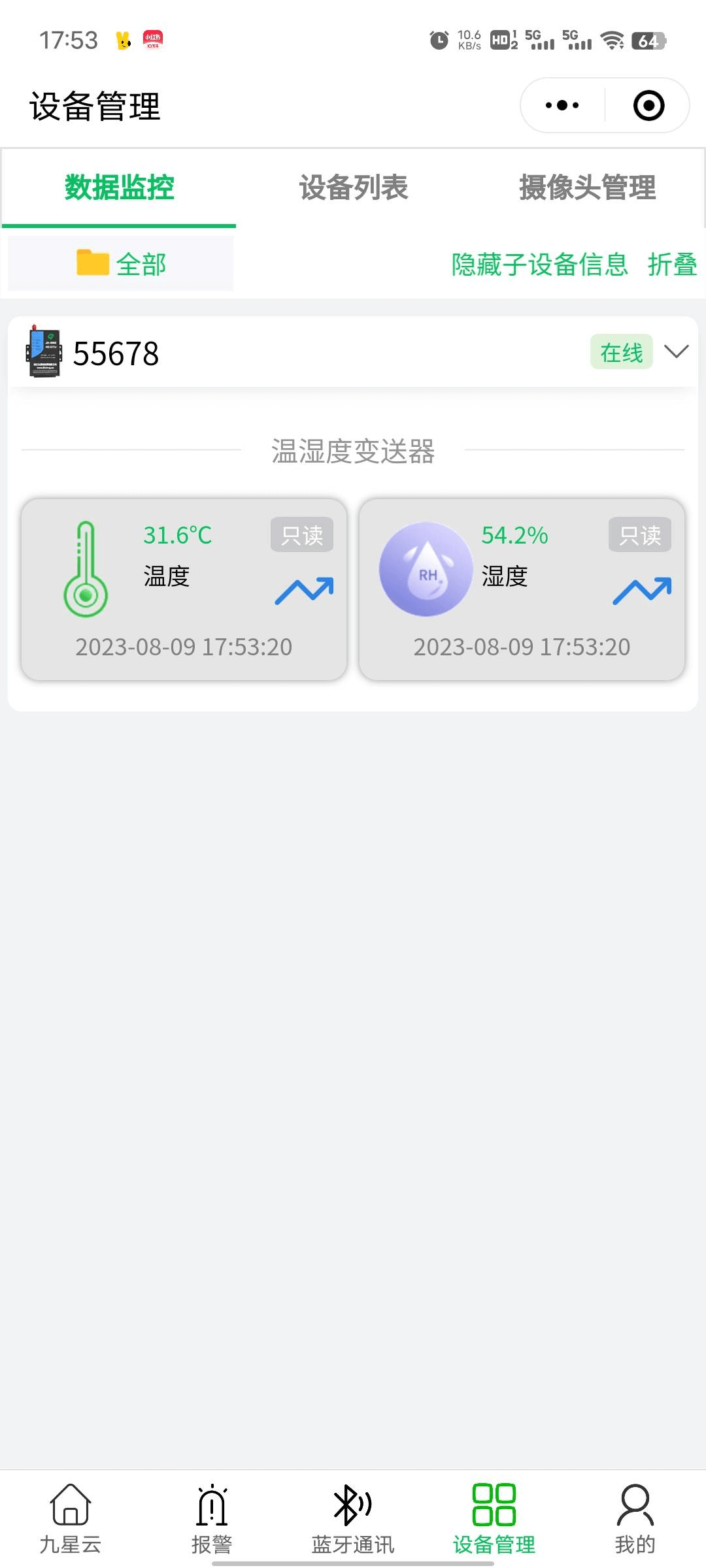

打开小程序的数据监控页面，可以看到设备采集上报的数据，点击蓝色的折线箭头图标，就会跳转到数据点的历史数据记录。如下所示：

小程序-数据监控小程序-数据点历史记录
